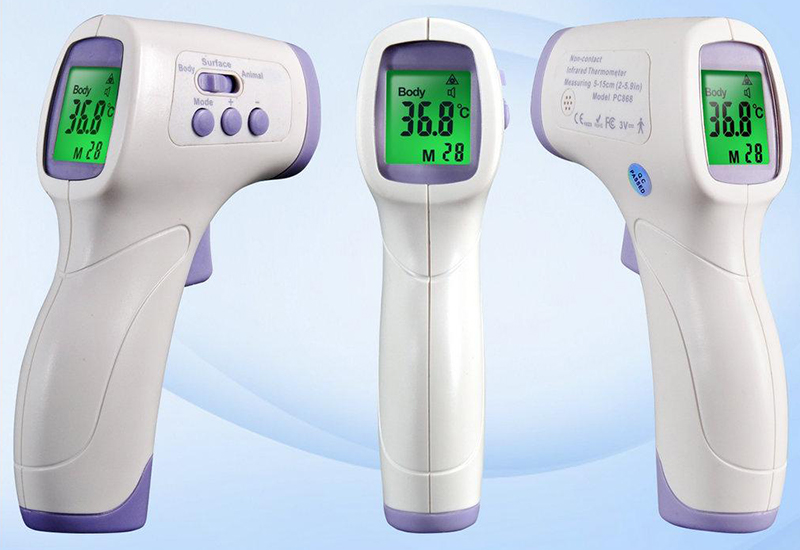

手持式红外额温枪可以实现非接触近距离测量人体的体温，在特殊情况下，为了避免直接接触人体，防止交叉感染，在很多地方都需要用到手持式红外额温枪。中奕龙提供的手持式红外额温枪方案快速准确，测量范围更广。

一、红外额温枪原理

红外额温枪又称为红外测温仪，可以在1秒内准确地测量出人体的温度。使用时只需将探头对准额头，按下按钮即可。工作原理其实很简单：当物体的温度高于“绝对零度”，即-273℃时，物体会向外辐射红外线。使用红外线探头获得不同物体的红外光线强度，经过放大电路和模数转化电路，即可将温度数据显示在液晶显示器上。

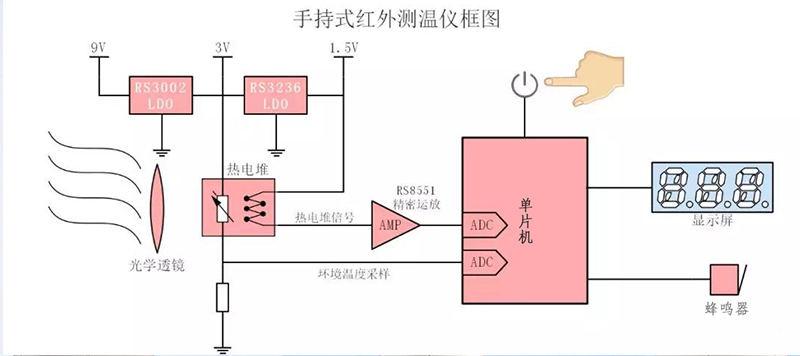

二、红外额温枪方案框图

为了扩大温度测量范围，本电路采用9V电池供电，先通过一个高压LDO RS3002把电池电压转为3V，供整个系统使用，包括为单片机，背光灯，运放等器件供电，然后再用一个低功耗LDO RS3236从3V降为1.5V，这样做的目的是给热电堆提供一个参考电压，让整个测量温度范围可以扩大。为了在不同的环境温度下能够计算正确，单片机还必须要读取当前的环境温度，实现方式是通过读取热电堆内部的NTC电阻与固定100kΩ电阻分压的电压点来计算。

由于热电堆的输出电阻较高，因此运放部分的拓扑宜采用同相放大器，放大倍数大概需要100倍以上，需要预留低通滤波以降低输出噪声，为了尽量提高温度的分辨率，要求运放的1/f噪声小于5uVpp，同时直流失调电压小于10uV。在该电路中，使用的运放RS8551具有超低的失调电压，适合用于DC或者低频信号放大。

三、芯片详细参数

RS8551的主要特点是：

◆宽工作电压范围：2.5V~5.5V；

◆超低失调电压：典型值1uV，最大值5uV；

◆超低温度漂移：典型值5nV/°C，最大值50nV/°C；

◆超低输入偏置电流：50pA；

◆单位增益带宽：4.5MHz；

◆静态电流：640uA每通道；

◆0.01Hz~10Hz噪声：0.75uVpp。

高压LDO和低压LDO：RS3002系列和RS3236系列。

RS3002的主要特点是：

◆宽输入电压范围：2.5V~36V，适用于常见的9V电池输入；

◆输出电流持续：150mA；

◆超低静态电流：2.5uA；

◆低压差：10mV/mA；

◆超高PSRR：54dB@1KHz；

◆输出电压精度可选：1%或者2.5%；

◆多种固定输出电压可选，有SOT-23，SOT-89-3，SOT-23-5封装可选。

RS3236的主要特点是：

◆宽输入电压范围：1.7V~7.5V，支持4节干电池输入；

◆内部最大输出限流点：>500mA；

◆超低静态电流：20uA；

◆超低压差：1mV/mA；

◆高PSRR：70dB@1KHz；

◆输出电压精度可选：1%或者2.5%；

◆多种固定输出电压可选，有SOT-23，SOT-89-3，SOT-23-5，UTDFN-1*1-4L封装可选。
