智能温度控制仪解决方案

方案咨询：13420983002 黎经理（同微信）

中奕龙智能化温度控制仪方案以全新电容式触摸控制方式亮相,该产品根据客户需求开发及定制,方案提供从原理图设计到外观设计等服务,根据客户要求,可进行功能定制、外观私模定制等服务。

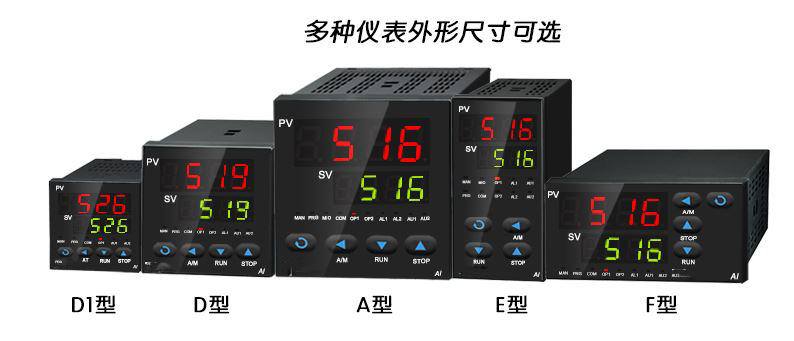

ZYL智能温控仪 是一种温度控制仪器， 集数显、调节、驱动于一体，能直接驱动可控硅、模块、固态继电器、接触器等大功率电子开关元件校正系统，并且有各种分度号可供选择，测量精确。

产品说明:

ZYL智能温控方案采用以新型微处理器为核心，采用表面贴装技术制造；一体化电容式触摸屏分别显示测量值、设定值和输出状态，显示清晰、直观；全新概念的数字化自动调校，测量零点与量程范围自由设定。

ZYL系列智能温控仪以新型微处理器为核心，采用表面贴装技术制造，整机工艺先进，性能可靠；一体式电容触摸屏分别显示测量值、设定值和输出状态，显示清晰、直观；全新概念的数字化自动调校，测量零点与量程范围自由设定；工业级专家 PID 主控、灵活方便的报警输出，模式可自由组态；设定参数断电永久保留、全数字化冷端补偿；人性化的操作界面设计，操作便捷、舒适；高精的 MCU（单片机）使整个仪表测量更加精准，控制更加准确、外观清新时尚；其优异的控制精度，迅捷的扰动响应、强大的抗干扰能力可满足多种温控要求；是机械、 化工、 陶瓷、 轻工、 冶金、 石化、 热处理等控温行业的选择。

主要性能：

• 采用先进的人工智能调节算法，实现自整定/自适应功能及无超调、无欠调的精确调节。

• 以微电脑控制为基础，参数设定采用微型键盘操作，同时还具有数据断电记忆保护功能。

• 集数显、调节、驱动于一体，能直接驱动可控硅、模块、固继电器、接触器等大功率电子开关元件。

• 校正系统，并且有各种分度号可供选择，测量精确。

• 具有传感器断线、反接指示以及超温报警功能。

• 三相触发回路具有三相分别可调以及分段功率限制功能。

• 可配带微型打印机，定时记录并打印当前时间和当前实际温度值。

• 可配置标准的RS232、RS422等标准异步串行数据通讯接口，与上拉机进行数据通讯，方便地实现DCS集散控制。

技术指标：

• 环境温度：0-40℃；湿度：0-85%（无结露）无强磁场、无腐蚀气体、无剧烈振动

• 电　源：220vAC±10%；50Hz；功耗：≤10W；测量精度：0.5%FS±1

• 输入规格：热电偶K、S、B、E、WL（钨铼）；热电阻Pt100、Cu50；线性电压0-5V、1-5V；

线型电流：0-10mA、4-20mA●测量范围：K（0-1200℃）、S（0-1600℃）、B（300-1700℃）、E（0-600℃）、Pt100（0-500℃）、Cu50（0-150℃）、WL（0-2300℃）在保留上述输入规格的基础之上，允许扩展其它特殊分度号

• 报警输出：上限、下限报警

• 调节输出：

• 驱动可控硅（模块）：驱动脉冲最大输出为3V/200mA/50us

• 驱动固态继电器：触点最大输出电压15vDC/50mA

• 驱动交流接触器：触点最大驱动能力为0.5A/220VAC

• 仪表使用特点：各种分度号的零点值、满%B
