Z700-C核心板

浏览量：1160 上传更新：2020-07-22

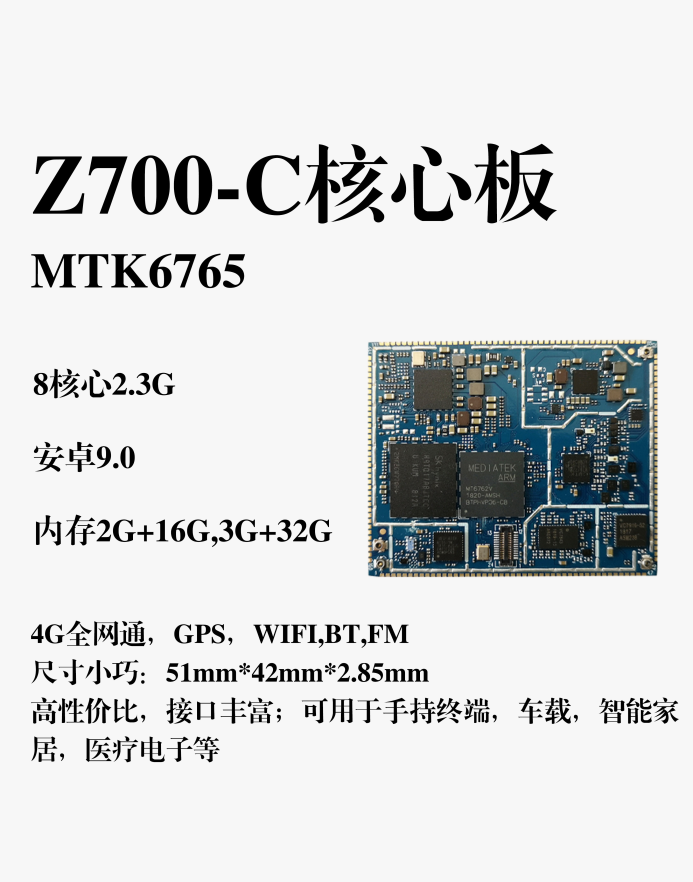

Z700-C

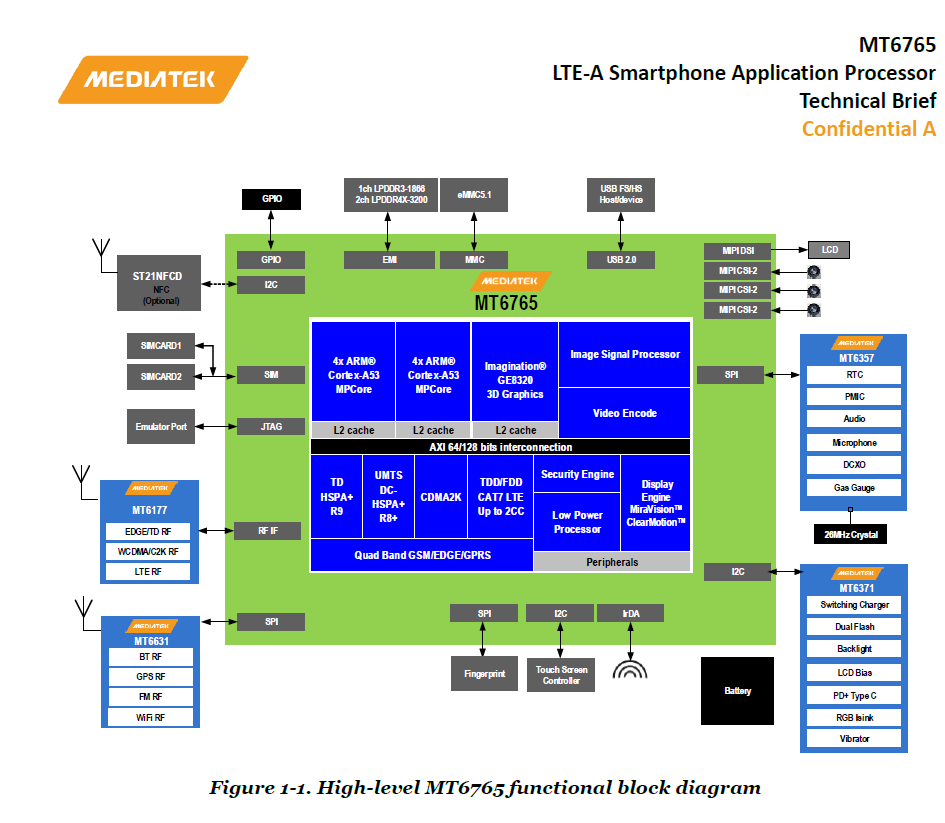

基于MT6765八核（4×A53 2.3GHz+4×A53 1.8GHz）处理器的4G全网通模块。内置安卓9.1系统。高性能，尺寸小巧，集成功能丰富的接口（如 LCM、摄像头、触摸屏、麦克风、扬声器、UART、USB、I2C 以及 SPI 接口等）可广泛应用于条码扫描手持机、PDA、智能POS机、智能车载、智能家居、无线监控、智能机器人、AR、VR、警务通、执法仪、智能对讲机、自动售卖机、物流柜等智能终端。

一：客户购买核心板开发调试板自行开发底板。

1，开发调试板一套，包含屏幕，TP,摄像头等。

2，核心板底板参考设计原理图，PCB文件。

3，量产SDK文件，环境搭建文档，烧录工具及开发文档等

4，提供开发支持：原理图审核，pcb审核。

5，客户自行调试外设或者提供有偿调试：屏幕、TP、摄像头、按键、i2c，SPI 等底层驱动适配；framework层修改，UI 修改等。

二：委托定制开发底板

1，客户提出需求，核心板选型，确定功能，规格和技术实现。定制费报价，PCBA报价，签订合同。原理图设计，PCB Layout，样板制作，驱动开发，系统固件定制，小批量试产，签订批量订单。

2，客户可买断底板开发资料自行生产底板。

三：未购买开发调试板或定制底板开发服务，核心板不单独销售。联系人：黎经理手机：13570847083（同微信号）

基本信息
处理器	ARM 4×A53 2.3GHz+4×A53 1.8GHz, MT6765
操作系统	Android 9.0
频段	GSM 850/900/1800/1900 WCDMA 1/2/5/8 TD-SCDMA 34/39 TDD-LTE 38/39/40/41 FDD-LTE 1/3/7 CDMA BC0 WA/WW版本为5模,CW/CH版本为6模，频段可定制。
屏幕	最高支持FHD+2400×1080(20:9),MIPI接口。如需支持RGB LVDS eDP HDMI屏幕，需在接口板上添加转接芯片。
结构参数
模块尺寸	长宽高：42513mm
引脚数量	146pin
板层	10层沉金工艺
存储
Flash	2+16、3+32、4+64
扩展存储器/SD	支持, 最高64GB
数据通讯
网络	移动、联通、电信全网通制式
Wi-Fi	IEEE 802.11 ac/abgn， 2.4GHz/5GHz双频
GPS	GPS/Glonass/Beidou/Galileo/QZSS支持AGPS
蓝牙	BT 5.0
收音机	支持
拍照/录像
相机	25MP @ 30fps w/ ZSD 13MP + 13MP @ 30fps MIPI Lane : 4+4+4 / HW Dual
录像	1080P@30fps
GPU	IMG GE8320 680MHz
视频编解码	Video Encode：1080P@30fps、H.264 Video Decode：1080P@30fps、H.264/HEVC
输入/输出接口
Touch	电容触摸屏
SD卡接口	支持
USB接口	OTG USB2.0
UART接口	2路
IIC接口	4路
IIS	2路
SPI接口	2路
听筒	1路
耳机	1路
MIC	2路
SIM	2路
支持典型功能扩展
扫描头	SE955、EM1300、SE2100、SE4500、EM3000、SE4750、SE4710、EM3096
显示接口	RGB接口、 LVDS接口、 MIPI接口、HDMI 、 eDP接口
摄像接口	并口、MIPI-CSI、UVC/USB camera 、CVBS/AVIN
通讯接口	UART、SPI、I2C、CAN、RS232/RS485、RJ45、USB host
身份识别	指纹识别模块、身份证模块接入、人脸识别摄像模组
智能终端	支持IC卡、磁条卡、NFC、热敏打印
传感器	重力传感器、电子罗盘、气压温度传感器、陀螺仪、亮度距离等传感器
卫星定位	支持高精度专业GPS/北斗/格洛纳斯（GLONASS）模块接入
EEPROM	支持，接口板上添加
电气特性
待机电流	≤10mA
电池电压	DC3.7~4.2V
充电电压	DC5.0V ±5%
快速充电	支持2A快速充电
储藏温度	-40℃~80℃
